Technische info
Rollen van schroefdraad
Voor de productie van onze schroefdraden gebruiken we voornamelijk het schroefdraadrolsysteem (= spaanloze koudvervorming).
Hoe werkt het?
Het uitgangsmateriaal heeft een diameter gelijk aan de flankdiameter van de schroefdraad (de maat die het midden van de schroefdraadgang aangeeft). Zo kan, door plastisch een halve schroefdraad in te drukken, het materiaal naar buiten geduwd worden. Hierdoor vergroot de diameter van de schroefdraad en wordt deze groter dan het uitgangsmateriaal zonder spanen te vormen.

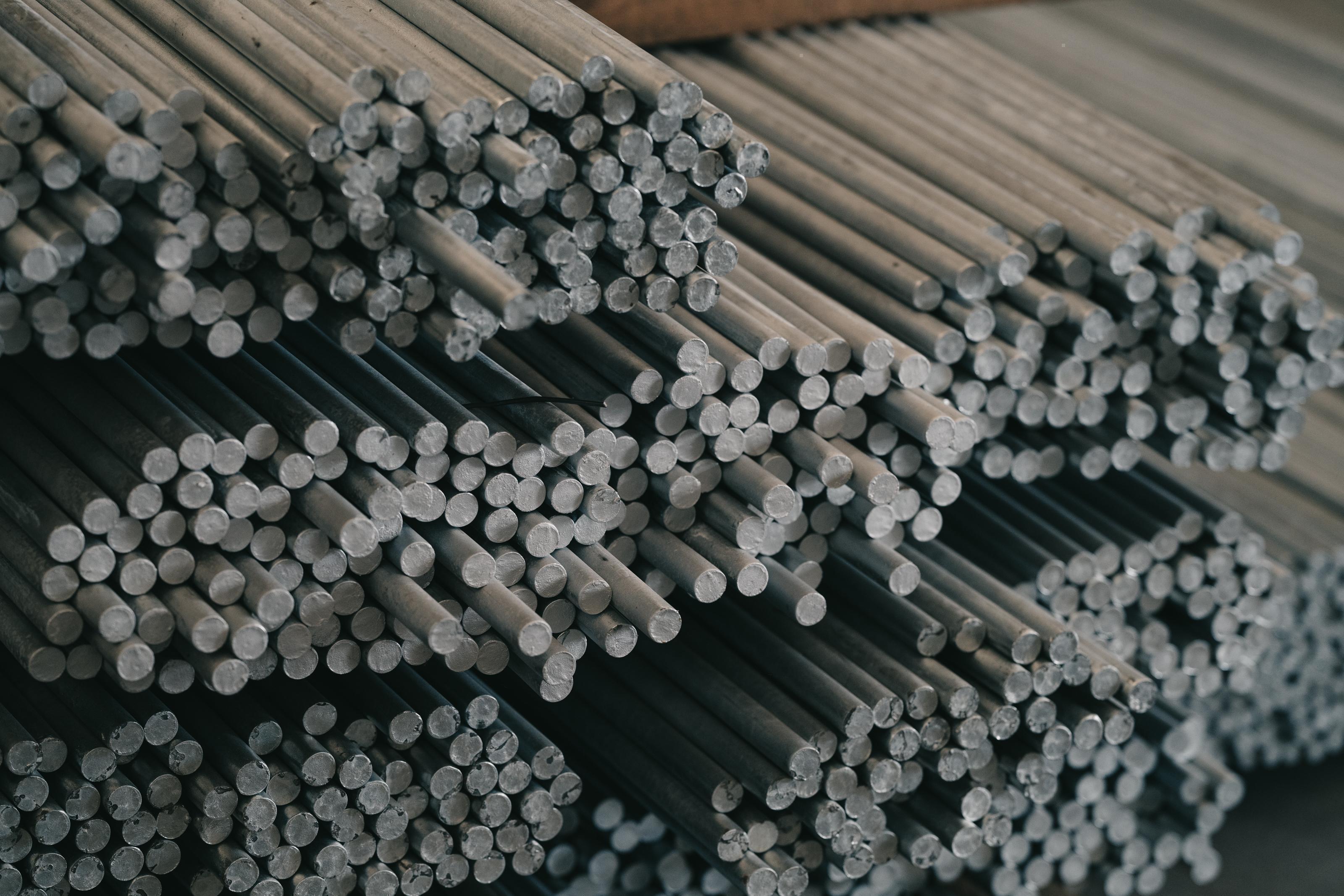

Het is hier noodzakelijk om getrokken staal te gebruiken. Omdat niet alle staalsoorten in grote hoeveelheden op voorraad zijn, gebruiken we de volgende soorten: 4.8, 5.8 en soms 8.8. Voor RVS is dit AISI 304 en AISI 316.
De tabel hieronder geeft een overzicht van de gebruikte diameters voor de productie van schroefdraden.
Het is hier noodzakelijk om getrokken staal te gebruiken. Omdat niet alle staalsoorten in grote hoeveelheden op voorraad zijn, gebruiken we de volgende soorten: 4.8, 5.8 en soms 8.8. Voor RVS is dit AISI 304 en AISI 316.
De tabel hieronder geeft een overzicht van de gebruikte diameters voor de productie van schroefdraden.
Schroefdraad | Flankdiameter | Gewicht/m |
M 6 x 1 | 5,25 | 0,17 |
M 8 x 1,25 | 7,10 | 0,33 |
M 10 x 1,5 | 8,90 | 0,50 |
M 12 x 1,75 | 10,75 | 0,75 |
M 14 x 2 | 12,60 | 1,00 |
M 16 x 2 | 14,60 | 1,32 |
M 18 x 2.5 | 16.25 | 1.65 |
M 20 X 2.5 | 18.25 | 2.10 |
M 22 x 2.5 | 20.25 | 2.55 |
M 24 x 3 | 21,90 | 3,00 |
M 27 x 3 | 24,90 | 3,80 |
M 30 x 3,5 | 27,60 | 4,80 |
M 33 x 3,5 | 30,60 | 5,75 |
M 36 x 4 | 33,25 | 6,70 |
M 39 x 4 | 36,25 | 8,10 |
M 42 x 4.5 | 38,90 | 9,40 |
M 45 x 4,5 | 41,90 | 10,80 |
M 48 x 5 | 44,60 | 12,40 |
M 52 x5 | 48,60 | 14,70 |
M 56 x 5,5 | 52,25 | 16,80 |
M 60 x 5,5 | 56,25 | 19,50 |
M 64 x 6 | 59,90 | 22,10 |
Spaanloze koudvervorming
Bij spaanloze koudvervorming wordt het materiaal van het product door druk plastisch en blijvend vervormd. Bij het rollen van een profiel, wordt hierbij de materiaalstructuur niet doorgesneden, zoals bij verspanende bewerkingen, maar enkel verplaatst.
Voordelen van het rollen van schroefdraad
Hieronder vind je een overzicht van de vele voordelen van spaanloze koudvervorming.
Economische voordelen:
- Extreem korte bewerkingstijd;
- Er is minder materiaal vereist omdat de uitgangsdiameter van het te bewerken materiaal gelijk is aan de flankdiameter en niet aan de buitendiameter van de schroefdraad.
Technische voordelen:
- Hoge nauwkeurigheid van het profiel en van de spoed van de schroefdraad, waarbij de spoed niet kan verlopen omdat de schroefdraad door middel van vaste matrijzen gerold wordt;
- De schroefdraad heeft een hogere vastheid;
- Onder druk spiegelglad gepolijste schroefdraden;
- Grotere slijtvastheid en corrosiebestendigheid;
- Het rolproces zorgt voor een drukspanningssysteem in de draadkern waardoor daar de grootste versterking optreedt. Dit verhoogt aanzienlijk de draagkracht in vergelijking met gesneden schroefdraad.
DIN 3570 en Standaard
We hebben steeds U-beugels volgens DIN 3570 en standaarduitvoeringen in maten M6x3/8” tot M24x24” op voorraad. U-beugels bieden we aan in elektrolytisch of thermisch verzinkt, maar ook in RVS A2 of A4. Voor afwijkende U-beugelmaten (tot M36) kan je beroep doen op ons maatwerk.
Oppervlaktebehandeling
Bij Merofix kunnen materialen verschillende oppervlaktebehandelingen krijgen:
- Elektrolytisch (galvanisch) verzinkt volgens EN-ISO-4042
- Thermisch verzinkt (hot dip) volgens EN-ISO-1461
- Iso-passend of overmaats
Onze kwaliteit

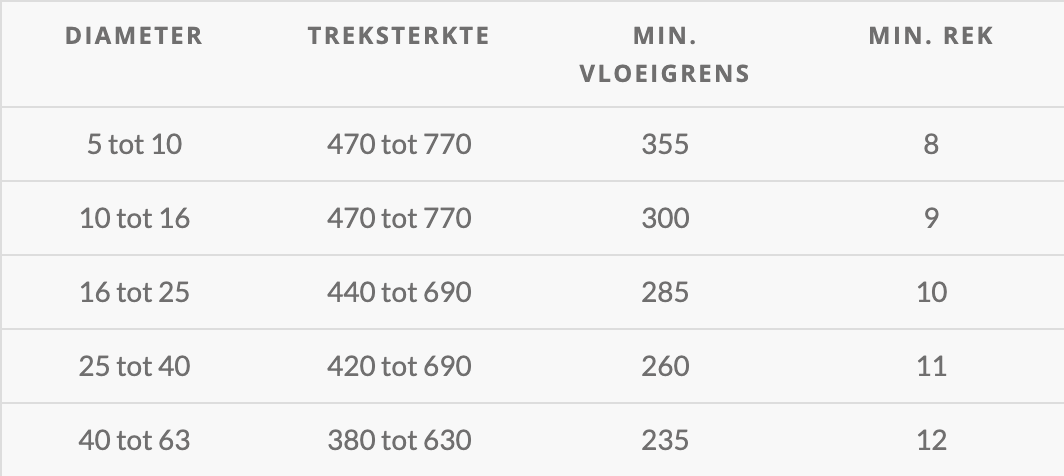

- EURO Norm: S235JR C+C (St37.2 k). Getrokken staal
- DIN Norm: Din 17100/1652
- WN: 1.0037
- Gewoon zacht staal volgens DIN 17100/1652 getrokken op h9. Is uiterst geschikt voor het vervaardigen van mechanische stukken met weinig belasting.
- Dit materiaal wordt gebruikt voor maten M6 tot en met M64

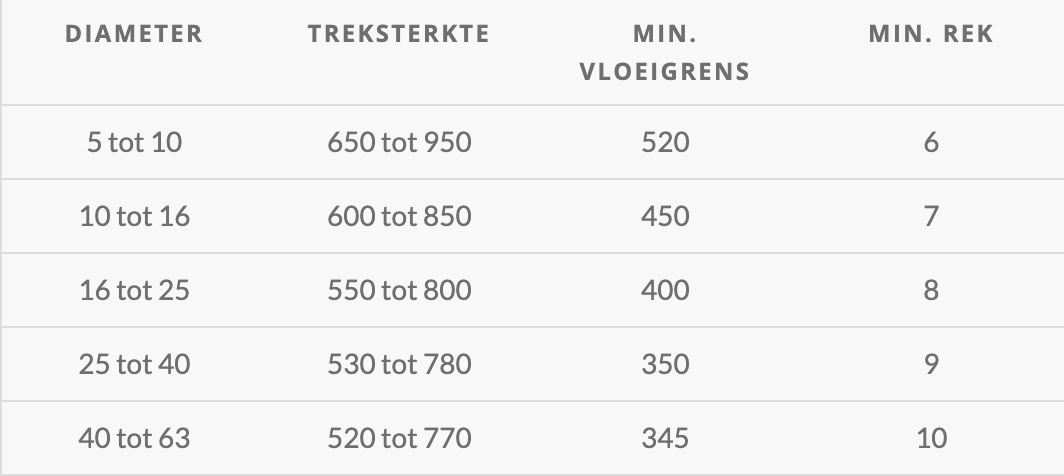

- EURO Norm: S355J2 C+C (St52.3 k). Getrokken staal.
- DIN Norm: Din 17100/1652
- WN: 1.0570
- Staal volgens DIN 17100/1652 getrokken op h9. Is uiterst geschikt voor het vervaardigen van mechanische stukken.
- Dit materiaal wordt gebruikt voor maten M10 tot en met M64
- Hoogwaardig staal, dat voldoet aan de eisen voor 8.8-kwaliteit.
- Voor dit materiaal hebben we mogelijkheden voor de maten M16 tot en met M36.
- Minimum vereisten :
- Treksterkte: 830 N/mm²
- Min. Vloeigrens: 660 N/mm²
- Min. rek: 12 %
- W.N.: 1.4301
- Meest gebruikt RVS voor algemene toepassingen.
- Ideale toepassing voor bevestigingen in normale atmosferische omstandigheden.
- Dit materiaal kunnen wij aanbieden vanaf M6 tot en met M24.
- W.N.: 1.4404
- Aanzienlijk meer corrosieweerstand dan AISI 304. Wordt daar gebruikt, waar AISI niet voldoende corrosiebestendig is.
- Ideale toepassing voor bevestigingen in agressieve omgeving, zoals zeeklimaat, industrieatmosfeer, oxiderende zuren...
- Dit materiaal kunnen wij aanbieden vanaf M6 tot en met M24.
