Info technique
Rouleaux de filetage
Pour la production de nos filetages, nous utilisons principalement le système de filetage extérieur (= formage à froid sans copeaux).
Comment cela fonctionne-t-il ?
Le matériau de base a un diamètre égal au diamètre du flanc du filetage (la mesure indiquant le centre du tour de filetage). Ainsi, le matériau peut être expulsé par une pression de plastique d'un demi-filetage. Cela augmente le diamètre du filetage et devient plus grand que le matériau de base sans former de copeaux.

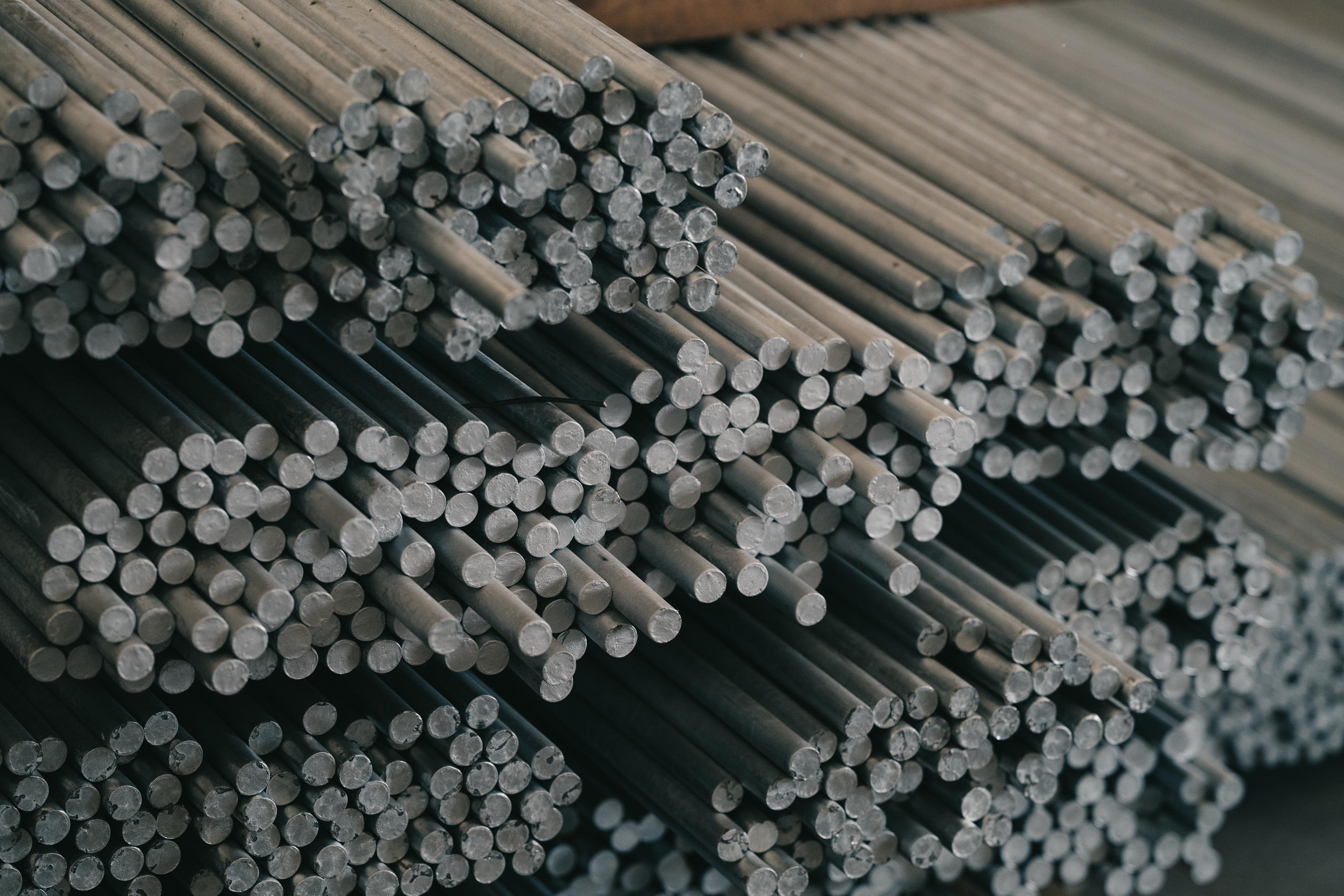

Ici, il est nécessaire d'utiliser de l'acier étiré. Comme tous les types d'acier ne sont pas en stock en grande quantité, nous utilisons les types suivants : 4,8, 5,8 et parfois 8,8. Pour l'acier inoxydable, il s'agit de AISI 304 et AISI 316.
Le tableau ci-dessous donne un aperçu des diamètres utilisés pour la production de filetages.
FILETAGE | DIAMÈTRE DU FLANC | POIDS/M |
M 6 x 1 | 5,25 | 0,17 |
M 8 x 1,25 | 7,10 | 0,33 |
M10 x 1,5 | 8,90 | 0,50 |
M 12 x 1,75 | 10,75 | 0,75 |
M 14 x 2 | 12,60 | 1,00 |
M 16 x 2 | 14,60 | 1,32 |
M 18 x 2.5 | 16.25 | 1.65 |
M 20 X 2.5 | 18.25 | 2.10 |
M 22 x 2.5 | 20.25 | 2.55 |
M 24 x 3 | 21,90 | 3,00 |
M 27 x 3 | 24,90 | 3,80 |
M 30 x 3,5 | 27,60 | 4,80 |
M 33 x 3,5 | 30,60 | 5,75 |
M 36 x 4 | 33,25 | 6,70 |
M 39 x 4 | 36,25 | 8,10 |
M 42 x 4.5 | 38,90 | 9,40 |
M 45 x 4,5 | 41,90 | 10,80 |
M 48 x 5 | 44,60 | 12,40 |
M 52 x5 | 48,60 | 14,70 |
M 56 x 5,5 | 52,25 | 16,80 |
M 60 x 5,5 | 56,25 | 19,50 |
M 64 x 6 | 59,90 | 22,10 |
Formage à froid sans copeaux
Avec le formage à froid sans copeaux, le matériau du produit est déformé de manière plastique et permanente par la pression. Lors du laminage d'un profil, la structure du matériau n'est pas coupée, comme dans les travaux d'usinage, mais uniquement déplacée.
Avantages du laminage de filetage
Bénéfices économiques :
- Temps de traitement extrêmement court ;
- Moins de matériau est nécessaire car le diamètre de sortie du matériau à traiter est égal au diamètre du flanc et non au diamètre extérieur du filetage.
Avantages techniques :
- Haute précision du profil et du pas du filetage, le pas ne pouvant pas dériver car le filetage est roulé au moyen de matrices fixes ;
- Le filetage a une résistance supérieure ;
- Filetages polis miroir sous pression ;
- Meilleure résistance à l'usure et à la corrosion ;
- Le processus de laminage crée un système de traction compressive dans l'âme du fil, ce qui permet d'obtenir le plus grand renforcement. Cela augmente considérablement la capacité de charge par rapport aux filetages coupés.
DIN 3570 et standard
Nous avons toujours des étriers en U selon DIN 3570 et des versions standard dans les tailles M6x3/8 ”à M24x24” en stock. Nous proposons des étriers en U en acier électrolytique ou galvanisé à chaud, mais aussi en acier inoxydable A2 ou A4. Vous pouvez compter sur notre travail sur mesure pour les différentes tailles d’étriers en U (jusqu'à M36).
Traitement de surface
Chez Merofix, les matériaux peuvent recevoir différents traitements de surface :
- Galvanisé électrolytiquement (galvaniquement) selon EN-ISO-4042
- Galvanisé à chaud (immersion à chaud) selon EN-ISO-1461
- Iso-approprié ou surdimensionné
Notre qualité
- Norme EURO : S235JR C + C (St37,2 k). Acier étiré
- Norme DIN : Din 17100/1652
- WN : 1.0037
- Acier doux ordinaire selon DIN 17100/1652 étiré sur h9. Est idéal pour fabriquer des pièces mécaniques avec peu de charge.
- Ce matériau est utilisé pour les tailles M6 à M64
- Norme EURO : S355J2 C + C (St52,3 k). Acier étiré.
- Norme DIN : Din 17100/1652
- WN : 1.0570
- Acier selon DIN 17100/1652 étiré sur h9. Est idéal pour la production de pièces mécaniques.
- Ce matériau est utilisé pour les tailles M10 à M64
- Acier de haute qualité, qui répond aux exigences de qualité 8.8.
- Pour ce matériau, nous avons des options pour les tailles M16 à M36.
- Exigences minimales :
- Résistance à la traction : 830 N/mm²
- Limite de débit min. : 660 N / mm²
- Étirement min. : 12%
- W.N.: 1.4301
- Acier inoxydable principalement utilisé pour des applications générales.
- Application idéale pour les fixations dans des conditions atmosphériques normales.
- Nous pouvons proposer ce matériau de M6 à M24.
- W.N. : 1.4404
- Résistance à la corrosion significativement plus élevée que l'AISI 304. Utilisé là où l'AISI n'est pas suffisamment résistant à la corrosion.
- Application idéale pour les fixations dans des environnements agressifs, tels que climat maritime, atmosphère industrielle, acides oxydants ...
- Nous pouvons proposer ce matériau de M6 à M24.
